雷达水位计

1.1  特点

雷达液位计系列产品,是指工作在 76-81GHz的调频连续波(FMCW)雷达产品。产品最大量程可以达到65m, 盲区在10 cm以内。由于它工作频率更高,带宽更大,测量精度更高。产品提供支架的固定方式,无需现场布线使得安装便捷简易。



雷达液位计系列的主要优势如下:

毫米波射频芯片,实现更紧凑的射频架构,更高的信噪比,更小的盲区。

5GHz工作带宽,使产品拥有更高的测量分辨率与测量精度。

最窄6°天线波束角,安装环境中的干扰对仪表的影响更小,安装更为便捷。

一体化透镜设计,体积精巧。

显控和水位计采用分离设计,可定制。

低功耗运行,寿命大于3年。

² 支持手机蓝牙调试,方便现场人员维护工作(后续版本支持)。

1. 技术规格

 雷达液位计技术规格

发射频率

76GHz~81GHz

测量范围

0.1 m ~65m

测量精度

±1mm

波束角

供电范围

9~28VDC

通讯方式

RS485

工作温度

-40~85℃

外壳材质

不锈钢/PP

天线类型

透镜天线

推荐线缆

0.35mm²

防护等级

IP68

安装方式

支架/螺纹

电缆入口

PG9

1. 结构尺寸

产品外形尺寸

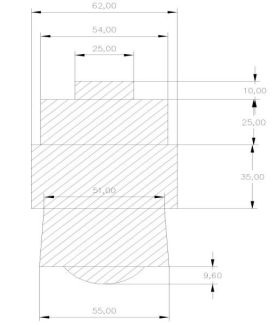

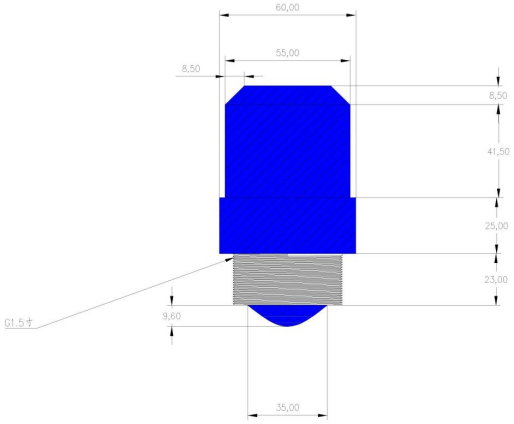

不锈钢结构尺寸示意图

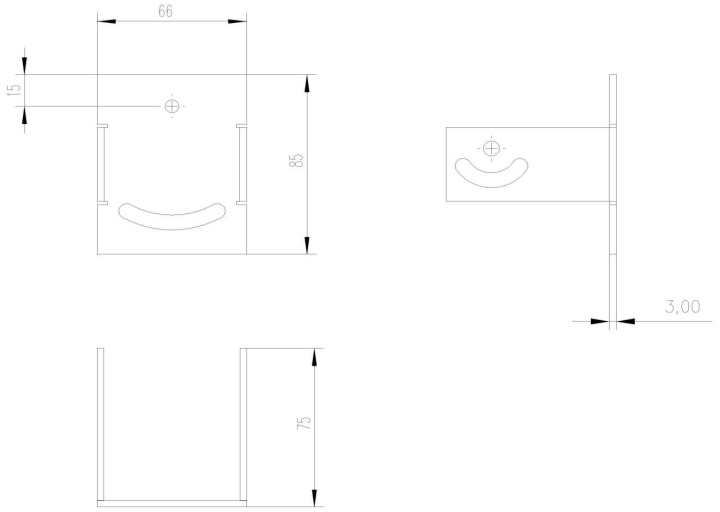

支架结构尺寸示意图




PP结构尺寸示意图

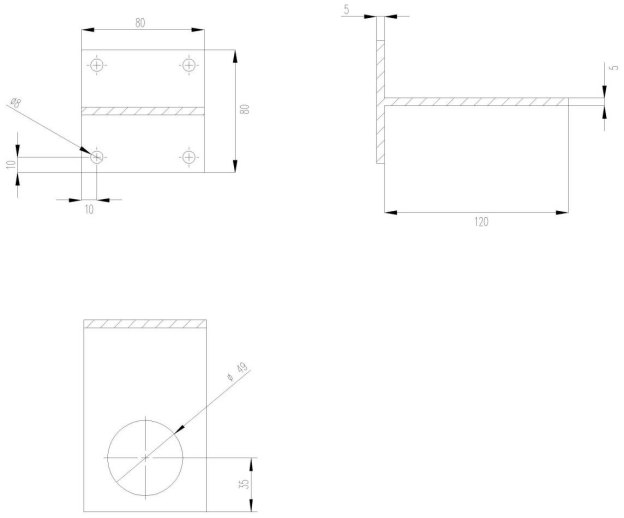

支架结构尺寸示意图







2. 安装

安装需要注意的两点:(1)保证仪表垂直于水面(2)避免发射波束照射到干扰物,产生虚假回波。典型工况参见以下几点。

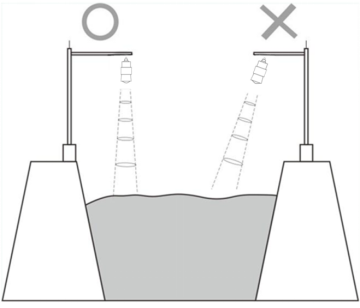

保证水位计垂直于水面安装,倾斜将接受信号幅度变弱,影响正常测距。




仪器安装位置示意图

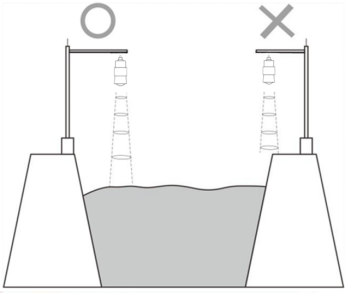

保证波束范围内没有干扰物,如河岸岸边。




仪器安装位置示意图

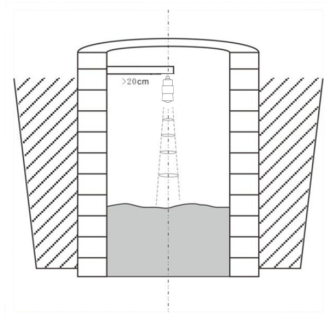

仪器安装至少离侧壁20cm,地下管网安装尽量靠近下水井中央,否则井壁容易产生干扰信号,影响测量判断。


安装至少离容器壁20cm




3. 连接

3.1  应用场景485传输


序号

颜色

备注

1

绿

RS485A

3

RS485B

4

电源输入正极

5

电源输入负极

6

暂无





产品接线图



当用户使用RS485传输时,液位计通过防水接头引出4根线接线即可 图中线缆的长度根据用户需求可定制。串口参数:RS458,波特率--9600,数据位--8,停止位--1,校验位--无。注意设备供电电压在9V--36V范围内,建议使用12V供电。












首先将设备按照上述接口定义正确连线,注意设备供电电源范围为9~36V

第二步,使用485转串口线将设备连接到电脑

第三步,接通电源12V,打开上位机,进行设备调试



4. 液位计操作

4.1  PC上位机界面说明

4.1.1  软件设置

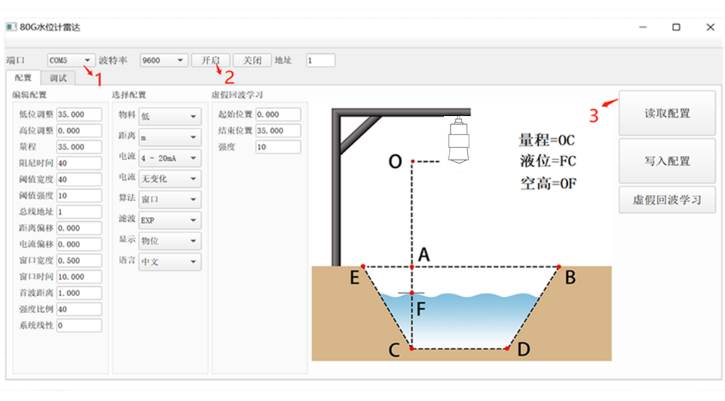

配置上位机串口参数



按照图中顺序配置串口参数,波特率9600,连接成功后双击“读取配置”可以设置和读取参数。

4.1.2  回波曲线

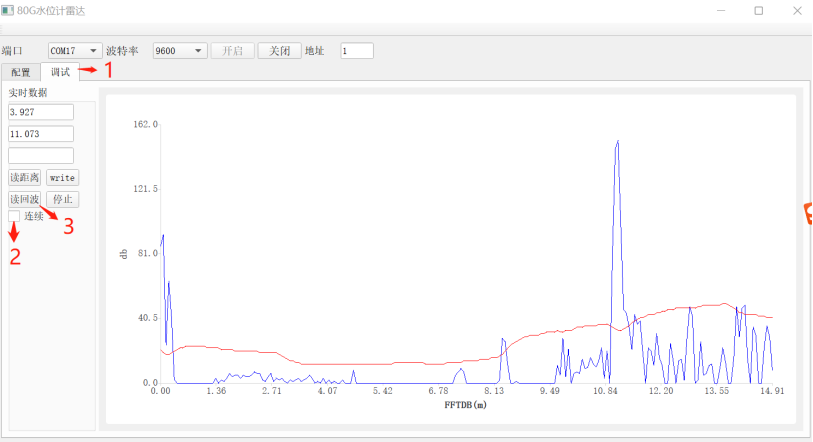

 上位机波形界面

4.1.2.1. 【测量类型】

【测量类型】可以根据现场需要,选择距离信息输出形式。核心参数是传感器参考点到待测物的测试距离。给出了实时值具体的计算公式。其中高位调整默认是0


 参数含义















参数名称

显示

默认值

物位

关联配置

选项意义

物位模式实时值=低位调整-距离(最小为0)

空高模式实时值=距离-高位调整(最小为0)

特别事项

如果距离>低位调整物位=0;

如果距离<高位调整空高=0;

4.1.2.2. 【阻尼滤波】

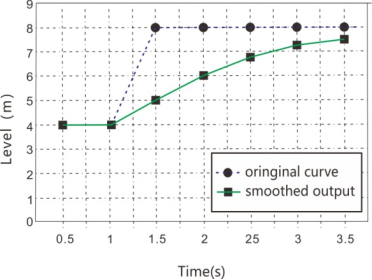

【阻尼时间】的作用是平滑测量结果中的突变,也就是阻尼滤波器例如,阻尼时间为2秒,被测物体位置在t时刻发生阶跃变化,测量输出值会缓慢发生变化,在第一个2秒内,完成63.2%的变化,并在第10(5倍的设置值)跟随到实际位置,如下图所示。


阻尼时间编辑界面与含义

阻尼时间说明

参数名称

阻尼时间

参数范围(S)

0 ~100

默认值(S)

40

关联配置

选项意义

阻尼输出,提升信号稳定性

特别事项

由于测量时间短,暂时未使用此参数

















4.1.2.3. 【低位调整】

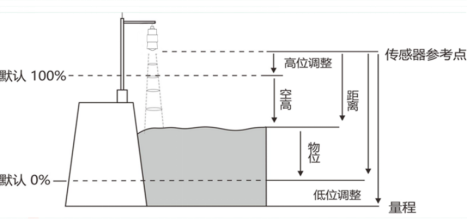

【低位调整】即低位调整点,具体的定义参见下图


低位调整编辑界面与定义



低位调整说明

参数名称

低位调整

参数范围m

0.1~量程

默认值m

65

关联配置

如果设置的低位调整<高位调整+0.1,则低位调整 =高位调整+0.1);

特别事项

低位调整点量程无关,只影响物位的计算

4.1.2.4. 【高位调整】

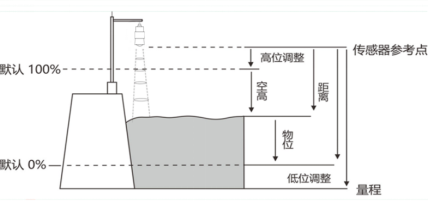

【高位调整】即高位调整点



高位调整说明

参数名称

高位调整

参数范围(m)

~低位调整-0.1)

默认值(m)

0

关联配置

如果设置的高位调整 >(低位调整-0.1),则高位调整 =低位调整-0.1);

特别事项

高位调整盲区设定无关,只影响空高的计算





















4.1.2.5. 【距离偏移】

【距离偏移】用于修正传感器的参考点。仪表默认的参考点在出厂时被调校到如下图a点所示的位置。如果想将参考点向下调校到b点,则在设置中输入h1。


距离偏移编辑界面

距离偏移说明

参数名称

距离偏移

参数范围(m)

(-内置偏移)~10m

默认值(m)

0

关联配置

选项意义

修正传感器的参考点零点。传感器输出值的范围仍为【盲区】~【量程】之间,实际传感器测量范围归一化到初始参考点为:【距离偏移+盲区】~【距离偏移+量程】。

特别事项


4.1.2.6. 【量程设定】

为了测量得到正确的结果,需设置仪表的量程范围,具体含义参见下表

610量程说明

参数名称

量程

参数范围(m)

1~65

默认值(m)

65

关联配置

如果设置量程<(盲区+0.1m),则量程自动设置为(盲区+0.1m)。

选项意义

算法处理时会忽略量程之外的回波,合理设置量程可以避开多次反射干扰以及可能的范围之外的干扰信号。

特别事项

量程并非指仪表的远端测量极限,只用作限定算法区域。仪表测量极限请参见技术规格一节。

注:盲区与量程决定了算法应用的具体范围,可以通过合理设置,规避干扰与虚假回波,实现快速且稳定的测量。

5.   通信协议命令说明

对每命令行详说明: 1 设置指令:功能码0x10

读取命令:功能码0x03

起始地址 0x2000


偏移地址

命令名称

数据格式

单位

0

低位调整

0-65000

mm

1

高位调整

0-65000

mm

2

量程

0-65000

mm



注释:每一个参数占用一位寄存器地址,数据为 U16I16格式

举例:

 读低位调整 命令如下:

设备地址

功能码

起始地址

寄存器数量

CRC

0x01

0x03

0x2000

2字节

字节)

写低位调整 命令如下:

设备地址

功能码

起始地址

寄存器数量

数据长度

寄存器值

CRC

0x01

0x10

0x2000

字节

字节)

2N字节

2字节







CRC 码的计算规则:

预留16位寄存器为十六进制FFFF(即全为1)。称此寄存器位 CRC 奇存器;

把第一位8位数据与 16 位 CRC 寄存器的地位相异或,把结果放于CRC 寄存器:

检查最低位是否为0,如为。则把寄存器的内容右移一位(朝低位),用填补高位;

如为1把寄存器的内容右移一位(朝低位),用填补高位,然后CRC 奇存器与多项式A001

(1010 0000 0000 0001) 进行异或;4.3.4、 重复步骤3,直到右移8次,这样整个8位数据全部进行了处理:重复步骤到步骤4,进行下一个8位数据的处理;最后得到的CRC 奇存器即为CRC码。将CRC 结果放入信息帧时,将高地位交换,低位在前。

通讯协议范例:

 主机发送数据:



站号

功能码

起始地址

读取点数

校验码

意义

01

03

0000

0001

840A

读取空高,单位cm

01

03

0001

0001

D5CA

读取空高,单位mm

01

03

0002

0001

25CA

读取液位高,单位cm

01

03

0003

0001

740A

读取液位高,单位mm

1. 附录B术语表

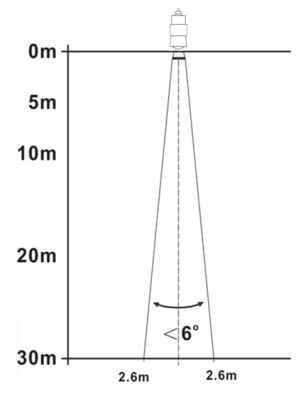

波束以比最大值低3dB作为界限的波束宽度。雷达液位计系列波束角6°


仪表的雷达波束空间几何形状示意图



距离分辨率:距离分辨率是指两个靠在一起的物体间隔多远距离时,物位雷达能够分辨出是两个物体而不是一个物体且能够测出它们各自的距离。 如果两个物体的距离间隔小于物位雷达的距离分辨率,那么雷达只能测得一个距离值,此距离值不等于其中任何一个物体的距离值,而是两个物体距离值的综合。雷达液位计的调频带宽B=5GHz,最小距离分辨率=光速/工作带宽/23cm

测量精度如果只有一个物体且这个物体移动了很小的距离,物位雷达是否能识别距离变化。分辨出单个物体移动距离的指标叫做精度。雷达液位计的中频信号进行自有算法分析,测量精度为0.5mm

盲区1)指仪表的近端的测量极限,盲区内仪表无法测量

回波雷达接受到的反射的信号。

发射锥体:天线波束角度的延伸。

虚假回波:任何不是所需目标产生的回波。一般来说,虚假回波由容器的障碍物产生。

多重回波:在目标回波距离出现的多次反射回波,可能为23次。

量程1)指仪表的最远测量极限(2)特殊的,指人为设定的最远距离,该距离以外,仪表处理数据的时候不考虑

重复性:在相同的情况下测量同一个变量的多次测量的偏差程度。

阈值曲线:一个随时间变化的曲线,作为阀值,超过其的回波被认为是有效的。
