一、产品概述:

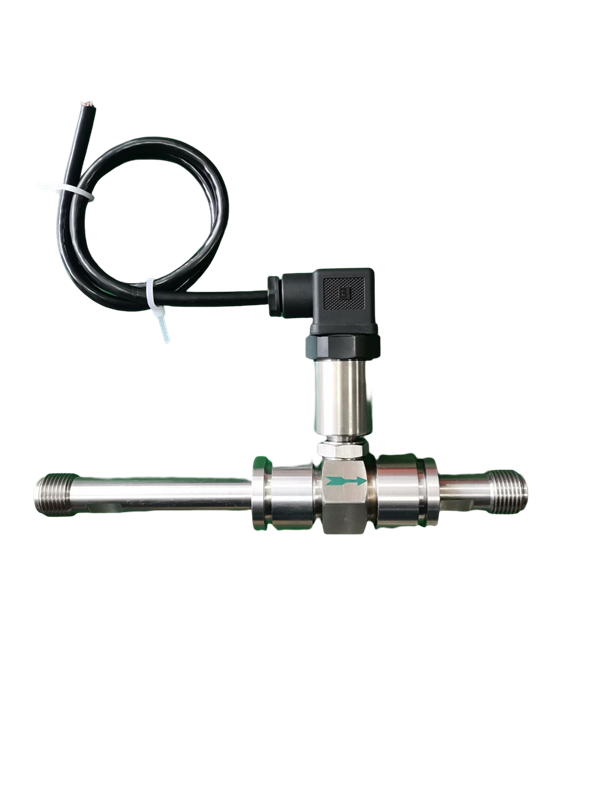

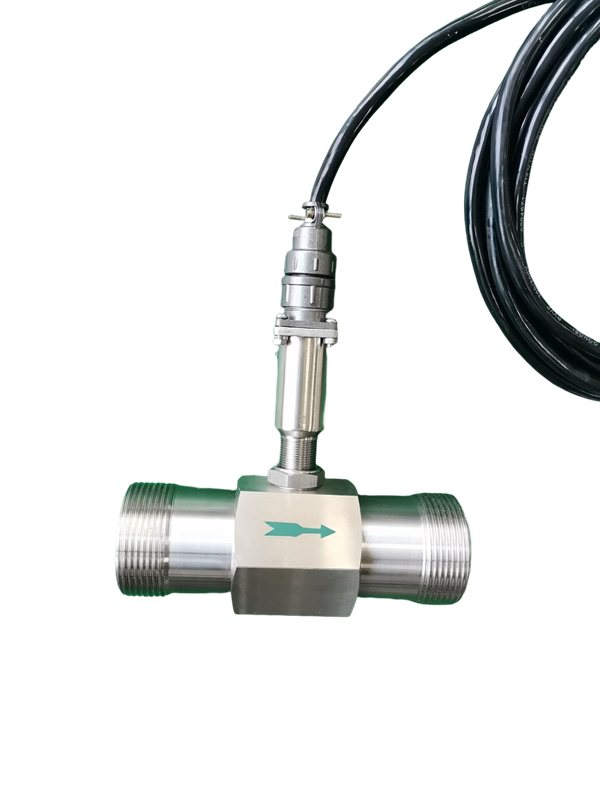

BC-LWGY系列涡轮流量传感器（以下简称传感器）基于力矩平衡原理，属于速度式流量仪表。传感器具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点，广泛用于石油、化工、冶金、供水、造纸等行业，是流量计量和节能的理想仪表。
传感器与显示仪表配套使用，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等。
二、应用场合：
BC-LWGY系列涡轮流量计，可用来测量封闭管道中流体的体积流量。广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水测控、造纸、医药、食品等工农业生产工艺过程中的流量测量和控制。
三、产品特点：
优化程序算法，更加稳定 ,更坚固可靠的结构 ,增强频率干扰能力 ,提高流场稳定性优化导流方式.
四、技术参数:
仪表口径与 连接方式 | 4、6、10、15、20、25、32、40采用螺纹连接 |
（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接 | |
精度等级 | ±1%R、±0.5%R、±0.2%R（需特殊定做） |
量程比 | 1:10；1:15；1:20 |
仪表材质 | 304不锈钢、316（L）不锈钢等 |
被测介质温度 | -20～+120℃ |
环境条件 | 环境温度-10～+55℃，相对温度5%～90%，大气压力86～106kpa |
输出信号 | 传感器：脉冲频率信号，低电平≤0.8V高电平≥8V |
变送器：两线制4…20mADC电流信号 | |
供电电源 | 传感器：+12～24VDC（可选） |
变送器：+24VDC | |
现场显示型：仪表自带3.0V锂电池 | |
信号传输线 | 屏蔽电缆3×0.3（三线制），2×0.3（二线制） |
传输距离 | ≤1000m |
信号线接口 | 基本型：赫斯曼接头，防爆型：内螺纹M20×1.5 |
防爆等级 | 基本型：非防爆产品，防爆型：EXdIIBT6 |
防护等级 | IP65 |
五、型号选型
仪表种类 | BC-LWGY液体涡轮流量计 | ||||||
公称通径 | 4 | 4mm | |||||
6 | 6mm | ||||||
10 | 10mm | ||||||
15 | 15mm | ||||||
20 | 20mm | ||||||
25 | 25mm | ||||||
32 | 32mm | ||||||
40 | 40mm | ||||||
50 | 50mm | ||||||
65 | 65mm | ||||||
80 | 80mm | ||||||
100 | 100mm | ||||||
125 | 125mm | ||||||
150 | 150mm | ||||||
200 | 200mm | ||||||
量程类型 | W | 扩展测量范围 | |||||
S | 标准测量范围 | ||||||
精度等级 | 05 | 精度0.5级 | |||||
10 | 精度1.0级 | ||||||
02 | 精度0.2级 | ||||||
类型 | N | 传感器型：+12V或24V供电，输出三线制脉冲信号 | |||||
A | 变送器型：+24V供电，输出二线制4-20mA | ||||||
B | 智能型：锂电池供电，现场显示无信号输出 | ||||||
C | 智能型：+24V供电，现场显示并输出二线制4-20mA | ||||||
C1 | 智能型：+24V供电，现场显示并带RS485通讯协议 | ||||||
C2 | 智能型：+24V供电，现场显示并带HART通讯协议 | ||||||
材质 | S | 304不锈钢 | |||||
L | 316（L）不锈钢 | ||||||
防爆 | N | 非防爆型 | |||||
H | 防爆型，EXdIIBT6 | ||||||
压力等级 | N | 常规 | |||||
G | 高压（特殊说明定制） | ||||||
